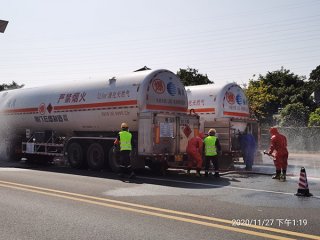

LNG槽车一般包括哪些系统

发布日期:2022-07-21 点击:

   LNG槽车一般包括哪些系统

  罐体是由一个碳钢真空外筒和一个与其同心的奥氏体不锈钢制内筒组成,内外筒之间缠绕了几十层铝箔纸并抽真空,为使真空得以长期保持,夹层中还设置有吸附室。
  罐体后部设置有操作室,操作阀门和仪表一般都布置在操作室中。为保证罐体能稳定安全地贮存与运输低温液体,罐体设置有多重安全装置和仪表:配置进口TECSIS压力表液位计组,夹层设有外筒防爆装置,内筒设有组合安全系统(双安全阀组合系统),安全阀的标定开启压力为0.,两套安全阀由一只三通切换阀控制,当三通切换阀手柄处于0°或°时分别可接通一组安全阀、爆破片;当手柄处于90°左右时,此时可接通二只安全阀。在正常工作状况下,安全阀不会启跳排故。当充液过量(大于90%充装率)或连续长时间在高温下停放等情况使罐体压力超过工作压力时,应先启动一只安全阀,此时当罐体下降时安全阀会自动回座,但为了考虑安全性、经济性,避免自动回座时有霜冻卡住等原因,可用三通切换阀关闭正在工作的安全阀,强行使其回座,并使另一组安全阀处于待工作状态。罐体前另设有一个压力表,此外还有管路安全阀等。安全阀和放气阀的排放口采用集中回收管道通过阻火器进行排放。对底部进液管路、增压管路及装卸用气相管路设置了三重保护(根部为紧急切断阀,第二个为截止阀,第三个为盲法兰)。
  二,流程简介:安全系统
  罐体:罐体安全系统由V-13组合安全系统阀、SV-1安全阀1、SV-2安全阀2、FA阻火器组成。V-13组合安全系统阀可以自由切换控制任一安全阀,FA阻火器可以防止在气体排放时遇火保护槽车。
  管路:管路安全系统由V-7残液排放阀、SV-3安全阀3、SV-4安全阀4、FA阻火器组成。这个安全系统可以防止误操作而引起管路压力倍增。
  外壳:在正常情况下防爆盖被真空吸住,当万一出现内胆泄漏而引起夹层压力增高时,防爆盖能自动打开,从而保护槽车。
  流程简介:仪表监测系统:
  压力:后操作箱压力显示由V-8液位计气相阀、P1压力表1组成。前压力显示由V-14压力表阀、P2压力表2组成液位:液位测量由V-8液位计气相阀、V-9液位计平衡阀、V-10液位计液相阀组成。
  *在正常情况下,V-8液位计气相阀、V-10液位计液相阀常开,V-9液位计平衡阀常闭;压力我们可以直接读出,液位可以根据液位对照表算出罐箱内有多少液体。注意:在关闭V-8或V-10时,必须先打开V-9。)液市天然气资讯.
